產品

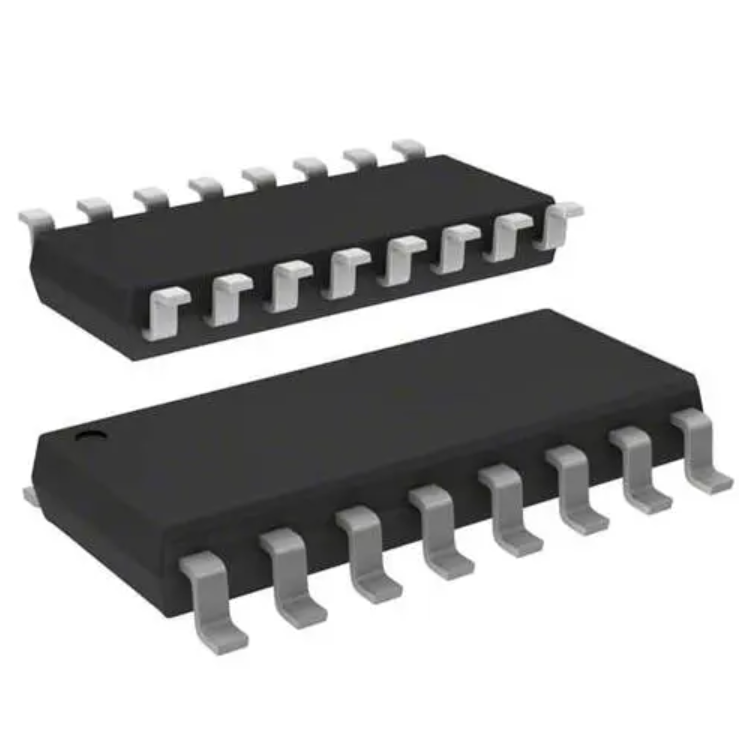

高性能多模式數字 LLC 控制器

產品描述

WS2699是一款數?;旌稀㈦娏餍?、多模式工作 的高集成度高性能LLC控制器??膳c雙通道同步整流 控制器WS2994/5搭配使用,實現高效率高可靠性LLC 設計,適用于中大功率隔離電源場合。 考慮簡化開關電源整體設計和提升LLC性能,WS2699進行了綜合設計優化。IC采用先進的多模式控制,可以獨立配置每個模式的工作狀態,實現 全負載范圍的效率優化;具有可設置的固定死區控制 功能,降低死區損耗;開放寄存器配置,可靈活配置 各種控制及保護參數,外圍器件少且易于設計;采用 電流模式控制架構,具有良好的環路穩定性;針對超 輕載或空載情況,進行針對性節能設計,實現輕載效率及待機功耗優化;集成半橋驅動模塊,可直接 驅動LLC橋臂開關管;另外,芯片內置高壓啟動功能 和X-Cap放電功能,有效精簡外圍元件和降低電源總 材料成本。 WS2699 內部集成了豐富的保護功能,包括輸入 Brown-in/Brown-out,過功率保護(OPP),逐周期過流 保護(OCP),容性模式調節(CMR),輸出短路保護 (SCP),輸出過壓保護(OVP)以及過溫保護(OTP)。

主要特點


  • 集成高壓啟動及X-cap放電功能,外圍電路簡單

  • 集成半橋驅動, 最高頻率支持600kHz

  • 高性能數?;旌峡刂?/p>

  • 可靈活配置各種控制及保護參數

  • 電流型控制架構

  • 多模式控制

  • 輕載進入Skip/burst工作模式

  • 輸入Brown-in/Brown-out保護

  • 固定死區時間,軟件可設置

  • 逐周期過流保護(OCP)

  • 過功率保護(OPP)

  • 容性模式調節(CMR)

  • 輸出短路保護(SCP)

  • 輸出過壓保護(OVP)

  • 內部和外部過溫保護(OTP)


規格書

文檔名稱文檔描述下載
WS2699_CN_A31528KB

WS2699_CN_A3_20221130.pdf
