專用于電子煙的控制芯片
產品描述
WS088DT是一款高集成度、高性能、應用于電子煙的氣流控制器。該芯片采用ASIC設計，不會有目前MCU 方案的死機現象，也不會出現因低于臨界電壓而引起的芯片無法復位現象。
WS088DT芯片工作狀態穩定，內部包括：基準電路，振蕩器，咪頭檢測，電池充電模塊，電池電壓欠壓保護，負載過流和短路檢測，LED指示驅動電路，輸出恒壓控制。
WS088DT芯片吸煙輸出采用恒功率控制，保證在電池電壓變化，以及霧化絲本身阻抗變化的情況下，霧化絲上的功率始終保持恒定，增強客戶體驗感；恒功率7.5W，支持驅動大于0.8ohm發熱絲。
WS088DT芯片外圍電路簡單，成本低；提供SOT23-6L封裝。
主要特點
- 采用ASIC設計
- 省電模式下，待機電流＜5uA
- 內部集成充電功能，充電電流500mA 電池充滿檢測閾值：4.200V
- 涓流/恒流/恒壓三段式充電功能
- 支持0V電池充電
- 充電電流智能熱調節
- 自動再充電
- USB輸入過壓OVP（6.5V）
- 恒功率輸出（7.5W）
- 負載過流保護（OCP）
- 負載短路保護（SCP）
- 電池欠壓保護（空載3.0V）
- 吸煙過吸保護（10s）
- 內置過熱保護（OTP）
- 支持多種童鎖功能
- 支持煙彈插入檢測
- LED單燈指示功能

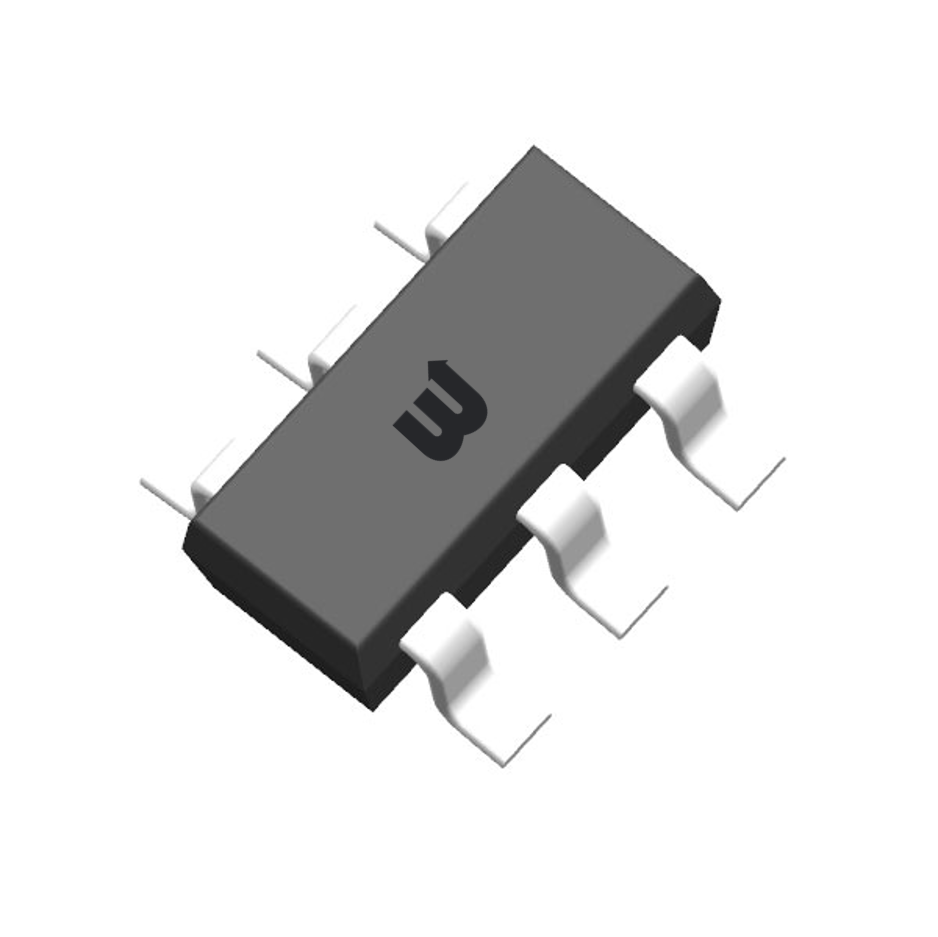

- 提供SOT23-6L封裝
- 無鉛、無鹵素
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WS088DT | 430KB |
